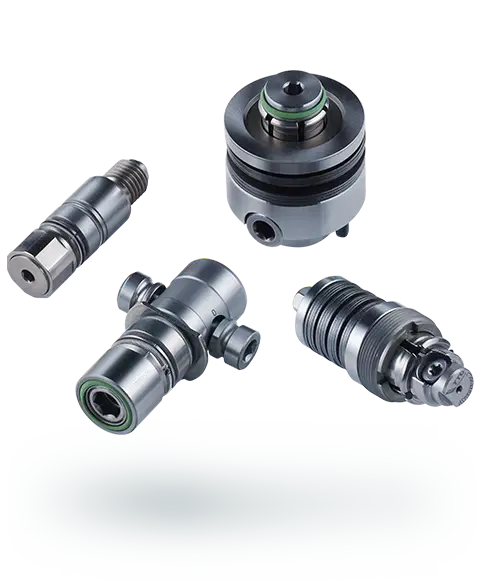

Tecnologia di serraggio manuale OTT-JAKOB
Sistemi di serraggio manuali per un cambio utensile rapido e preciso
Con l’ampliamento della gamma di prodotti, noi rivenditori ufficiali in Italia del marchio OTT-JAKOB, offriamo oggi una linea completa di sistemi di serraggio manuali, ideali per tutte le applicazioni in cui il cambio utensile deve avvenire in modo semplice, veloce e senza l’impiego di sistemi automatici.
I portautensili ad azionamento manuale OTT-JAKOB garantiscono tempi di equipaggiamento ridotti e un’elevata precisione anche nella produzione di piccole serie.
Grazie all’utilizzo delle interfacce HSK e PSC, affermate da anni nel campo delle macchine utensili automatiche, la tecnologia di serraggio manuale assicura ripetibilità, sicurezza e performance costante nel tempo.
Tecnologia di serraggio manuale PSC
Le pinze di serraggio manuali PSC / Coromant CAPTO™ si distinguono per il serraggio a forza elastica, che le rende indipendenti dalla coppia di azionamento e consente un funzionamento sicuro e uniforme.
Le serie CTC e SVC supportano entrambe l’impiego di lubrorefrigeranti, offrendo soluzioni specifiche per applicazioni rotanti o statiche.
- Pinza di serraggio manuale CTC
Progettata per le applicazioni rotanti, la CTC è l’unico sistema di serraggio rapido posizionato in corrispondenza del foro del lubrorefrigerante.
Il montaggio utensile avviene agevolmente dal lato anteriore con una chiave dinamometrica, e grazie alla tensione della molla è richiesta una coppia di azionamento ridotta.
- Pinza di serraggio manuale SVC
Ideale per le lavorazioni statiche, la SVC offre un’ottima accessibilità grazie alla sporgenza del mozzo ridotta.
La sigillatura integrata protegge efficacemente la zona di serraggio dai lubrorefrigeranti.
Il cambio utensile avviene rapidamente tramite una comune chiave a brugola, mantenendo forze di serraggio elevate e costanti.
Tecnologia di serraggio manuale HSK
L’interfaccia HSK è ormai riconosciuta come standard industriale anche nel serraggio manuale.
Con le serie QCS, ACS e i gruppi di assemblaggio QCG e QCF, OTT-JAKOB offre un sistema completo per applicazioni statiche e rotanti con cambio utensile rapido e elevata precisione di ripetibilità
- Pinza di serraggio manuale QCS
Il sistema Quick Change System (QCS) è compatibile con tutti gli standard HSK (A, B, E, F, T) e consente un cambio utensile manuale veloce senza modifiche alla torretta portautensili.
Grazie alla spirale archimedea, genera un effetto autobloccante che garantisce sicurezza e stabilità. Per applicazioni sia con che senza lubrorefrigerante. - Gruppi di assemblaggio QCG e QCF
Il gruppo QCG combina la pinza QCS con una flangia per le misure HSK più diffuse, mentre il QCF integra una flangia universale, adatta a tutti gli standard HSK, ideale per le applicazioni rotanti. - Pinza di serraggio manuale ACS
Il sistema ACS (Axial Clamping System) è dedicato alle lavorazioni rotanti.
Il serraggio avviene in modo assiale, assicurando compattezza, forza e precisione anche in condizioni gravose.
Vantaggi della tecnologia di serraggio manuale OTT-JAKOB
- Cambio utensile rapido e semplice, anche senza sistemi automatici.
- Alta precisione e ripetibilità del serraggio.
- Compatibilità con interfacce HSK e PSC.
- Ideale per piccole serie o macchine multitasking.
- Soluzioni dedicate per applicazioni statiche e rotanti.
- Qualità costruttiva OTT-JAKOB per lunga durata e affidabilità.
Richiedi informazioni sulla tecnologia di serraggio manuale OTT-JAKOB.
